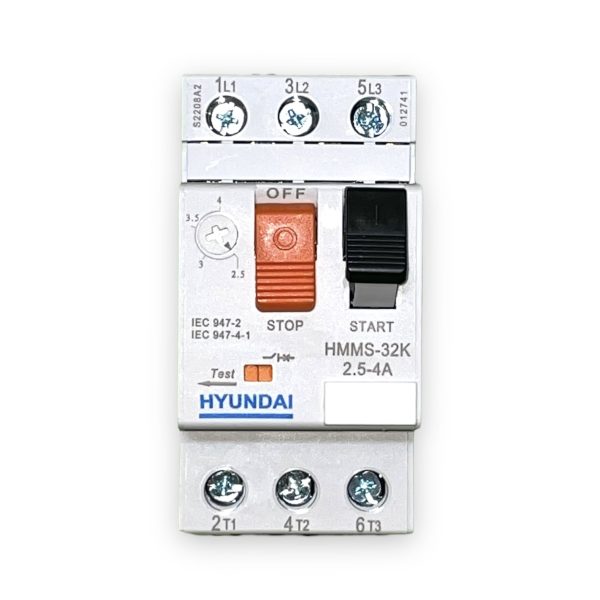

کلید حرارتی 32K هیوندای

842.745 تومان844.075 تومان

راه انداز موتور

برند : هیوندای (ساخت کره)

کلید حرارتی چیست و چه کاربرد هایی دارد؟

کلید حرارتی یا کلید محافظ موتور ، یک بریکر یا قطع کن می باشد که در سر راه  جریان برق ورودی الکتروموتور صنعتی قرار می گیرد و وظیفه آن محافظت از موتور در برابر جریان اضافه بار و جریان اتصال کوتاه می باشد. از ویژگی های این کلید می توان به قابلیت قطع مدار و جریان  الکتروموتور زیر بار اشاره کرد.

کلید حرارتی  یا همان MPCB که خلاصه شده عبارت MOTOR PROTECTION CIRCUIT BREAKER می باشد که همان معنی مدار شکن یا مدار قطع کن را می دهد و بیشتر برای تابلو برق های محافظ الکتروموتور سه فاز به کار می رود.

انواع کلید حرارتی هیوندای
انواع کلید حرارتی هیوندای

کلید حرارتی چیست؟

برای آنکه بدانیم کلید حرارتی چیست ؟باید در ابتدا بدانیم که این کلید از الکتروموتور در مقابل چه جریاناتی محافظت می کند و این جریانات چیست. کلید حرارتی برخلاف بی متال از موتور در برابر جریان های حرارتی و جریان های مغناطیسی محافظت می کند.

جریان حرارتی : هنگامی که الکتروموتور بر اساس تحمل اضافه بار ، جریان بیشتری می کشد و داغ می شود به این جریان حرارتی گفته می شود.

جریان مغناطیسی: وقتی الکتروموتور بخاطر اتصال کوتاه بین فازها یا اتصال به بدنه شروع به داغ شدن می کند و جریان می کشد به این پدیده جریان مغناطیسی گفته می شود.

کلیدی که بتواند از موتور در مقابل این دو جریان ناخواسته محافظت کند تنها کلید حرارتی می باشد.

کاربری کلید حرارتی

کلید های حرارتی در کاربری های مختلف صنعتی کاربرد دارند و باید در تمامی تابلو برق های حفاظتی قرار گرفته باشند.مانند

  • ماشین سازی ها
  • صنایع نفت و گاز
  • صنعت آب و فاضلاب
  • صنعت چاپ
  • تابلو پمپ و بوستر پمپ ها

کلید  حرارتی به دلیل قابل اعتماد بودن  و کیفیت بالا در همه کاربری های صنعتی و خانگی که  حساسیت کار بالا می باشد مورد استفاده قرار می گیرند.

مشخصات و قابلیت های کلید حرارتی

مشخصات و قابلیت های کلید حرارتی که در زیر آورده شده است باعث محبوبیت و استفاده پرشمار از این تجهیز در تمامی تابلو برق های صنعتی و غیر صنعتی شده است.

  • کنترل دستی با کلید های صفر و یک
  • توانایی تنظیم جریان خروجی
  • کلید تست
  • قابلیت قطع زیر بار
  • در صورت ایجاد اضافه بار موتور را یک طرفه خاموش می کند( نیازی به کنتاکتور ندارد)
  • طول عمر بالا
  • قیمت مناسب
  • قدرت قطع بالا

برای کسب اطلاع بیشتر در مورد مشخصات و قابلیت های کلید حرارتی می توانید با واحد فروش شرکت آمپرال تماس بگیرید و مشاوره خرید دریافت نمایید.

قیمت کلید حرارتی

لیست قیمت کلید حرارتی بر اساس نوع برند ، مقدار آمپر جریان متفاوت می باشد و براساس لیست زیر قیمت دهی می شود.

ردیف توضیحات قیمت
1 قیمت کلید حرارتی بین رنج 1 تا 23 (32K) در حال به روز رسانی
2 قیمت کلید حرارتی بین رنج 20 تا 32 (32K) در حال به روز رسانی
3 قیمت کلید حرارتی بین رنج 25 تا 80 (80K) در حال به روز رسانی

 لطفا برای استعلام موجودی کلید های حرارتی و قیمت نهایی آن ها با واحد فروش تماس بگیرید. قیمت کلید ها براساس تعداد آن ها دارای درصد تخفیف متفاوت می باشد .

تجهیزات جانبی کلید حرارتی

کلید حرارتی برای انجام کاربری های مختلف نیاز به تجهیزات جانبی دارد که در لیست زیر آورده شده است.

  • بوبین شنت
  • کنتاکت خطا
  • رله افت ولتاژ
  • کنتاکت کمکی
  • رابط نصب
  • دستگیره گردان

آشنایی با بخش ‌های مختلف کلید حرارتی

اجزاء و قسمت‌های مختلف که در ساخت کلید حرارتی به کار می‌رود. این محصول شامل بخش‌های مختلفی است که عبارتند از:

  • شاستی‌های‌ قطع و وصل
  • کلید تست
  • ترمینال‌های اتصال به کابل موتور
  • ترمینال‌های اتصال برق ورودی
  • پیچ تنظیم جریان
  • تیغه تغییر وضعیت
  • محفظه جرقه‌زنی
  • واحد قطع کننده اضافه بار حرارتی
  • واحد قطع کننده اضافه بار الکترومغناطیسی
  • کنتاکت‌های کمکی تغییر وضعیت

تجهیزات جانبی کلید حرارتی

  1. بوبین شنت: این قطعه از لوازم جانبی در قسمت کناری کلید حرارتی نصب می‌شود؛ بنابراین کارکرد آن هنگامی است که وصل بودن کلید بر اساس شرایط خاص صورت گیرد.
  2. رله افت ولتاژ: عملکرد این وسیله کاملا بالعکس رله بوبین شنت است؛ با این تفاوت که این قطعه برای عملکرد مناسب و اجازه قطع و وصل به دستگاه باید دوسر آن به طور دائم دارای برق باشد.
  3. رله شنت: این رله در قسمت پهلو کلید حرارتی قرار خواهد گرفت؛ رله شنت مانند یک سنسور بو عمل می‌کند. می‌توان از طریق یک سیگنال از راه دور کلید حرارتی را قطع کرد.
  4. کنتاکت کمکی: این قسمت از لوازم جانبی دستگاه به صورت تک کنتاکت و دو کنتاکت ممکن است از روبرو یا پهلو به دستگاه وصل شود؛ بنابراین هنگام قطع و وصل کلید کنتاکت‌های موجود نیز دچار تغییر خواهند شد.
  5. کنتاکت‌های کمکی خطا: این قطعه نیز یکی دیگر از لوازم جانبی کلید حرارتی است؛ عملکرد آن زمانی که کلید حرارتی خطای اضافه بار را تشخیص دهد و در واقع با قطع و وصل شدن آن کلید حرارتی کنتاکت خطا دیگر عمل نمی‌کند.
  6. دستگیره گردان: این قطعه نیز به وسیله یک رابط میله‌ای به کلید حرارتی وصل می‌شود. این محصول معمولا در تابلوهای کشویی مورد استفاده قرار می‌گیرد.
  7. رابط نصب: این رابط وسیله‌ای است جهت اتصال بین کلید حرارتی و کنتاکتور که بسته به مدل اتصال کلید حرارتی این وسیله در اشکال مختلفی وجود دارد

مزایا‌ی کلیدهای حرارتی

کلید‌های حرارتی  از مزایای زیادی برخوردار هستند؛ که در این بخش به چند مورد از آن‌ها اشاره خواهیم کرد:

  • رنج گسترده
  • قدرت قطع بالا
  • مقاومت بسیار بالایی در برابر بار‌های لحظه‌ای
  • قابل فرمان پذیری و کنترل
  • در مدارات جریان بالا استفاده می‌شوند.
  • تنظیمات دقیق پارامتر‌های الکتریکی

محاسبه رنج جریان کلید حرارتی

به طور کلی کلید‌های حرارتی را بر اساس جریان نامی موتور و یا توان نامی موتور بر اساس (کیلو وات) انتخاب می‌کنند. لازم به ذکر است که شرکت‌های تولید کننده کلید‌ها معمولا جدولی را طراحی خواهند کرد که بر اساس توان موتور و کاربرد آن نوع کلید قابل انتخاب را برای شما مشخص می‌کنند. به همین جهت شما ‌می‌توانید به راحتی کلید حرارتی مناسب خود را خریداری کنید.

نصب کلید حرارتی

نصب کلید حرارتی بسیار آسان است؛ به طوری که شما نیاز به شخص خاصی برای نصب آن ندارید؛ بلکه خودتان به راحتی قادر به انجام آن خواهید بود.  برق ورودی سه فاز به قسمت ورودی محافظ موتور یا همان کلید حرارتی وصل می‌شود و خروجی سه فاز را از کلید حرارتی به موتور وصل می‌کنید.

نحوه تنظیم کلید‌های حرارتی

کلید‌های حرارتی در واقع در یک رنج جریان را تحت پوشش قرار می‌دهند و در رنج‌های مشخص و استانداری تولید و عرضه می‌شوند. یکی از قابلیت‌های این کلید‌ها قابل تنظیم بودن رنج جریان آن‌ها است؛ به این صورت که روی محافظ موتور (کلید‌ حرارتی) یک زبانه کوچک دوار قرار گرفته و یک بازه معین امکان تغییر جریان را دارد.

 برای هر موتور با توجه به توان نامی باید یک کلید متناسب با موتور انتخاب شود؛ سپس می‌توان جریان کلید را مطابق با جریان نامی موتور توسط زبانه تغییر داد.

توضیحات تکمیلی

تنظیم جریان

0.1-0.16, 0.16-0.25, 0.25-0.4, 0.4-0.63, 0.63-1, 1-1.6, 1.6-2.5, 2.5-4, 4-6.3, 6-10, 9-14, 13-18, 17-23, 20-25, 24-32

ولتاژ کاری

690V AC

قدرت قطع

از ۰٫۱ تا ۱۰ : 100KA از ۹ تا ۳۲ : 15KA

برند

هیوندای
